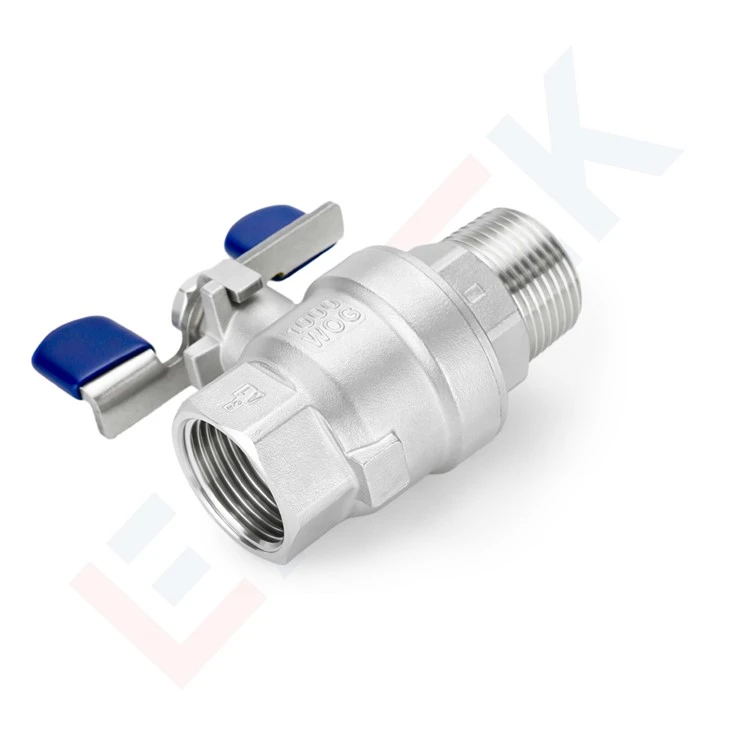

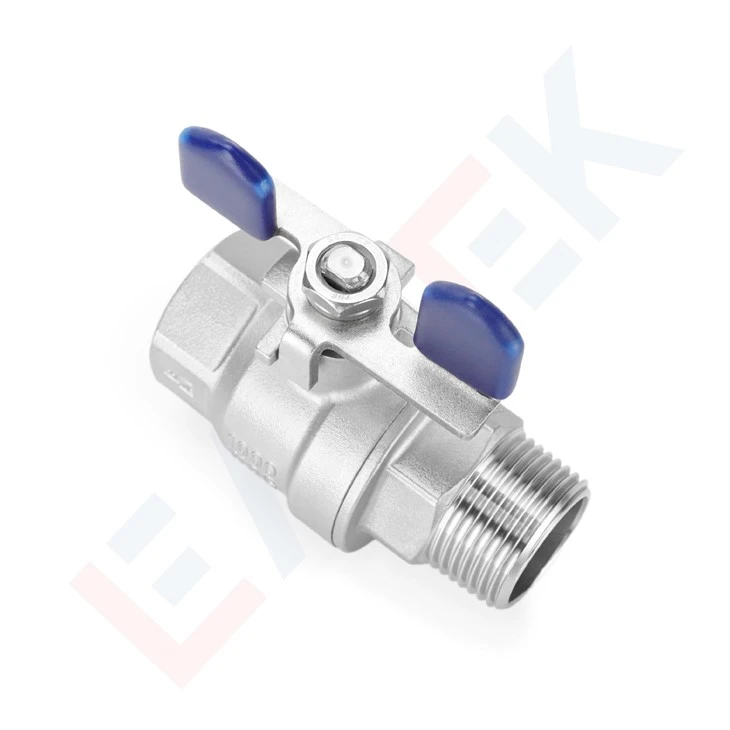

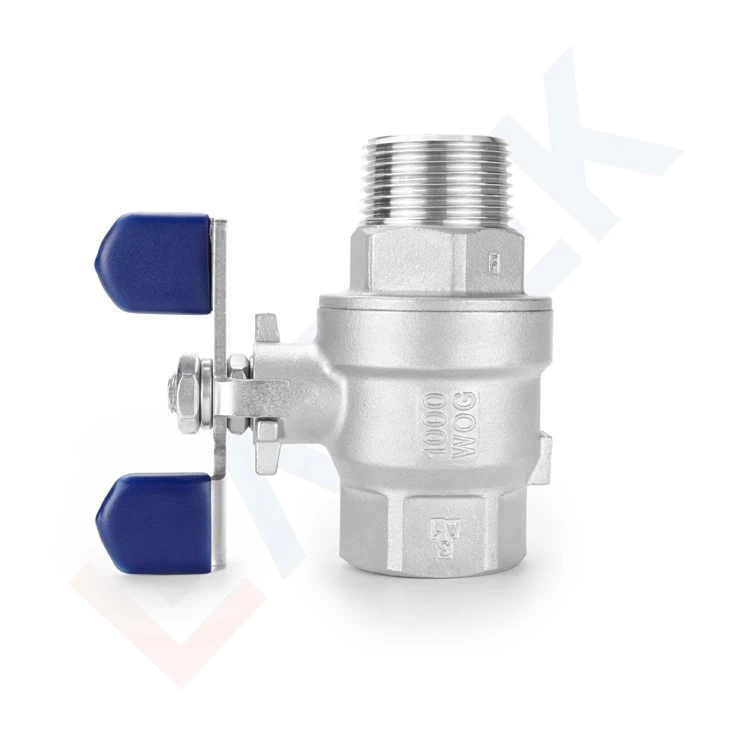

Van bi bướm nam nữ

Van khoan đầy đủ{1}}cao cấp 2PC được thiết kế để lắp đặt nội tuyến trực tiếp mà không cần bộ chuyển đổi.
Được chế tạo từ CF8/CF8M thông qua phương pháp đúc đầu tư, nó có tay cầm hình cánh bướm-tiết kiệm không gian, thân-chống xả và lớp đệm có thể điều chỉnh được.
Tương thích và chứng nhận ren toàn cầu (CE, RoHS, KC) cho các ứng dụng B2B về nước, dầu, khí đốt và hóa chất.

Gửi yêu cầu

Chi tiết sản phẩm

Chiết Giang Leadtek Fluid Technology Co., Ltd. là một trong những nhà sản xuất và cung cấp van bi bướm nam nữ giàu kinh nghiệm nhất tại Trung Quốc. Xin vui lòng mua van bi bướm nam nữ tùy chỉnh với giá cạnh tranh từ nhà máy của chúng tôi. Ngoài ra, mẫu miễn phí có sẵn.

2PC Threaded Ball Valve

KHÔNG.	bộ phận
1	Thân hình
2	Ca bô
3	Quả bóng
4	Thân cây
5	Ghế
6	Miếng đệm nắp ca-pô
7	Máy giặt lực đẩy
8	Máy giặt đóng gói
9	Tuyến đóng gói
10	Máy giặt mùa xuân
11	Hạt
12	Xử lý
13	Vỏ tay cầm

Tổng quan

Van bi bướm đực cái LEADTEK (còn được gọi rộng rãi là van bi ren 2PC, van bi MF, van bi bướm cái sang đực, van bi nam x cái, van bi nam x cái, hoặc van bi ren nam) là một giải pháp kiểm soát dòng chảy bằng thép không gỉ cấp -cao cấp được thiết kế cho các ứng dụng B2B công nghiệp đòi hỏi khắt khe. Được thiết kế theo tiêu chuẩn thân 2{6}}mảnh (2PC), loại van bướm M-F LTE-này có một đầu ren đực- và một đầu ren cái, cho phép lắp đặt trực tiếp nội tuyến mà không cần bộ chuyển đổi bổ sung.

Được chế tạo từ vật liệu đúc bằng thép không gỉ CF8 và CF8M và có công suất định mức là 1.000 PSI, van bi có ren đực này mang lại khả năng chống ăn mòn vượt trội,-hiệu quả dòng chảy trong lỗ khoan hoàn toàn và-độ tin cậy vận hành lâu dài trên các hệ thống nước, dầu, khí đốt, hóa chất và chất lỏng công nghiệp. Cho dù bạn đang tìm nguồn cung ứng để tích hợp OEM, mua sắm dự án hay phân phối, van bi 2PC MF của LEADTEK đều đáp ứng các tiêu chuẩn chất lượng quốc tế cao nhất.

Thông số kỹ thuật chính

Tên sản phẩm: Van bi bướm nam nữ / Van bi ren 2PC M-F LTE
Mã sản phẩm: 30-0A112
Loại thân: 2 mảnh (2PC)
Kết nối: Nam × Nữ có ren (M-F)
Đánh giá áp suất: 1.000 PSI
Tiêu chuẩn thiết kế: API 608
Mặt đối mặt: MFR STD

Tiêu chuẩn ren: ASME B1.20.1, BS 21, DIN 2999, BS EN 10226, JIS B 0203, ISO 7-1, ISO 228-1
Tiêu chuẩn kiểm tra: API 598, EN 12266-1
Kích cỡ hiện có: 1/4" – 2” (DN8 – DN50)
Chất liệu thân máy: CF8 (SS304) / CF8M (SS316)
Phạm vi nhiệt độ: Ghế PTFE: -40 độ ~ 120 độ; Ghế PTFE+20%CF: -40 độ ~ 200 độ
Phương tiện: Nước, Dầu, Gas
Tuân thủ RoHS: Có - Đã vượt qua thử nghiệm RoHS
Quy trình sản xuất: Đúc đầu tư + Gia công chính xác CNC

Tính năng thiết kế & Ưu điểm kỹ thuật

Van bi có ren đực được thiết kế nhằm mục đích-đảm bảo độ tin cậy và dễ bảo trì trong quá trình lắp đặt chuyên nghiệp:

01.

Niêm phong mặt sau Nhiều rò rỉ-Thiết kế chống rò rỉ

kiến trúc bịt kín dự phòng ngăn ngừa rò rỉ bên ngoài ở thân van, đảm bảo thời gian sử dụng lâu dài và giảm chi phí bảo trì.

02.

Đóng gói có thể điều chỉnh mà không cần tháo gỡ

kỹ thuật viên hiện trường có thể-siết chặt lại hoặc thay thế cụm đệm gốc mà không cần tháo van ra khỏi đường ống, giảm thiểu thời gian ngừng hoạt động.

03.

Thiết kế con dấu đàn hồi ghế

đế PTFE được cấp năng lượng bằng lò xo- duy trì khả năng bịt kín tích cực trong phạm vi nhiệt độ và áp suất rộng, loại bỏ khí thải nhất thời.

04.

Thiết kế chống đẩy thân-

thân được hạn chế về mặt cơ học để chống phóng ra dưới áp suất, đáp ứng các yêu cầu an toàn nghiêm ngặt đối với-hệ thống điều áp và áp suất cao.

05.

Thiết kế lỗ khoan đầy đủ

lỗ cổng đầy đủ giúp loại bỏ hạn chế dòng chảy, giảm sụt áp và cho phép-làm sạch dây chuyền bằng thiết bị heo.

06.

Tay cầm loại bướm{0}}(LTE)

tay nắm cần gạt nhỏ gọn cho phép truyền động-vòng một phần tư với chỉ báo đóng/mở rõ ràng; Vỏ tay cầm bằng nhựa PVC để bảo vệ người vận hành.

07.

Cơ quan đúc đầu tư

Đúc hình dạng gần{0}}lưới{1}}mang lại độ dày thành và độ hoàn thiện bề mặt nhất quán, giảm thiểu độ xốp và cải thiện tính toàn vẹn của cấu trúc.

08.

Khả năng tương thích tiêu chuẩn đa luồng

có sẵn với các luồng ASME, BSP, DIN, JIS và ISO để đáp ứng các thông số kỹ thuật đường ống toàn cầu.

ball valve male x female coating process

male female threaded ball valve pressure test

Dữ liệu thứ nguyên (mm)

Tất cả các kích thước được tính bằng milimét. Ød=đường kính lỗ khoan; L=chiều dài mặt-đến-mặt; H=chiều cao lắp đặt; E=chiều rộng tay cầm.

Kích cỡ	Ød (mm)	L (mm)	H (mm)	E (mm)
1/4"	11	64	50	27.5
3/8"	12.5	65	50	27.5
1/2"	15	71	55	30
3/4"	20	80	59	30
1"	25	93	72	37.5
1-1/4"	32	108	76.5	37.5
1-1/2"	38	116	93.5	52.5
2"	50	140	108	52.5

Male Female Butterfly Ball Valve drawing

Bản vẽ van bi bướm nam nữ

Phụ tùng & Vật liệu xây dựng

LEADTEK cung cấp van bi nam x nữ với hai cấu hình vật liệu tiêu chuẩn - CF8 (tương đương SS304) và CF8M (tương đương SS316) - để phù hợp với các môi trường ăn mòn khác nhau. Thông số kỹ thuật vật liệu tùy chỉnh có sẵn theo yêu cầu.

KHÔNG.	Tên một phần	Chất liệu (CF8)	Chất liệu (CF8M)
1	Thân hình	CF8	CF8M
2	Ca bô	CF8	CF8M
3	Quả bóng	F304	F316
4	Thân cây	F304	F316
5	Ghế	PTFE / PTFE+20%CF	-
6	Miếng đệm nắp ca-pô	PTFE / PTFE+20%CF	-
7	Máy giặt lực đẩy	PTFE+15%GF / PTFE+20%CF	-
8	Máy giặt đóng gói	PTFE / PTFE+20%CF	-
9	Tuyến đóng gói	F304	-
10	Máy giặt mùa xuân	SS304	-
11	Hạt	A2-70	-
12	Xử lý	201	304
13	Vỏ tay cầm	PVC	-

Trường ứng dụng

Van bi ren nam nữ LEADTEK 2PC được triển khai trên toàn cầu trên nhiều lĩnh vực B2B:

Dịch vụ xử lý nước và xây dựng

hệ thống nước uống, mạch nước làm mát, phân phối HVAC và đường dây phòng cháy chữa cháy.

Dầu khí

thiết bị đầu giếng thượng nguồn, cách ly đường ống giữa dòng và dây chuyền xử lý nhà máy lọc dầu hạ lưu.

Chế biến hóa chất & hóa dầu

xử lý phương tiện ăn mòn trong lò phản ứng, bộ trao đổi nhiệt và ống góp bể chứa.

Năng lượng mới

hệ thống làm mát quang điện, quản lý nhiệt lưu trữ năng lượng pin và đường dây vận chuyển hydro.

Thực phẩm & Đồ uống / Dược phẩm

kiểm soát chất lỏng hợp vệ sinh trong đó cấu trúc CF8M (SS316) chống lại sự tấn công của clorua.

Chất bán dẫn & Sản xuất{0}}cao cấp

quy trình cách ly chất lỏng cực kỳ tinh khiết không cần ô nhiễm.

Hệ thống an toàn cháy nổ

khả năng tắt đáng tin cậy-trong các đầu phun của hệ thống triệt tiêu và phun nước.

Chứng nhận & Tuân thủ Chất lượng

Tại LEADTEK, sự xuất sắc được thể hiện trong mỗi van bi bibcock bằng thép không gỉ. Quy trình sản xuất của chúng tôi hoạt động theo hệ thống quản lý chất lượng đa tiêu chuẩn, được công nhận trên toàn cầu.

Danh mục chứng nhận và tuân thủ hiện tại của LEADTEK bao gồm:

Tiêu chuẩn quản lý toàn cầu

Được chứng nhận theo ISO 9001 (Chất lượng), ISO 14001 (Môi trường) và ISO 45001 (An toàn & Sức khỏe Nghề nghiệp) để đảm bảo hoạt động-đẳng cấp thế giới.

Tiếp cận thị trường châu Âu

Hoàn toàn tuân thủ các chỉ thị CE Marking và RoHS, đáp ứng các tiêu chuẩn nghiêm ngặt về an toàn và môi trường của Châu Âu.

Phê duyệt nước uống an toàn

Được chứng nhận theo tiêu chuẩn KC và KCW của Hàn Quốc, đảm bảo rằng sản phẩm và vật liệu tiếp xúc với nước của chúng tôi-an toàn cho hệ thống cấp nước uống-.

Sản xuất và đổi mới được quản lý

Được ủy quyền với Giấy phép Sản xuất Thiết bị Đặc biệt (đối với các Thành phần Đường ống Áp lực) và được chính thức công nhận là Nhà cung cấpDoanh nghiệp công nghệ cao{0}}ở tỉnh Chiết Giang.

Công nghệ độc quyền

Được hỗ trợ bởi 40+ Giấy phép Bằng sáng chế Quốc gia, phản ánh cam kết liên tục của chúng tôi đối với hoạt động R&D và đổi mới.

Tại sao lấy nguồn từ LEADTEK?

30+ năm chuyên môn đúc chính xác

Được thành lập vào năm 1994 bởi chuyên gia đúc ông Wanmian Chen, LEADTEK đã tích lũy được bí quyết-đúc đầu tư vào thép không gỉ trong hơn ba thập kỷ. Quy trình tích hợp theo chiều dọc của chúng tôi - từ đúc và gia công CNC đến lắp ráp và thử nghiệm - mang lại cho chúng tôi khả năng kiểm soát chất lượng từ đầu đến cuối mà các nhà sản xuất theo hợp đồng không thể sánh được.

2PC butterfly handle ball valve Wax Mould process

Năng lực sản xuất quy mô lớn{0}}

Cơ sở Khu công nghiệp Trường Sơn rộng 400.000 mét vuông (37.000 mét vuông) của chúng tôi ở Quzhou, Chiết Giang vận hành 400+ máy CNC tiên tiến và hỗ trợ sản lượng hàng tháng vượt quá 400 tấn. Đối với các nhà phân phối và người mua dự án, điều này có nghĩa là thời gian giao hàng đáng tin cậy ngay cả đối với-các đơn đặt hàng số lượng lớn.

ball valve with butterfly handle factory

Các biến thể van R&D và 100+ chuyên dụng

Đội ngũ R&D chuyên nghiệp của LEADTEK đã phát triển hơn 100 biến thể van bi được chứng nhận, nắm giữ danh mục 40+ bằng sáng chế quốc gia. Độ sâu của kỹ thuật sản phẩm này có nghĩa là chúng tôi có thể điều chỉnh van bi ren đực phù hợp với cấp áp suất, tiêu chuẩn ren, cấp vật liệu hoặc yêu cầu truyền động cụ thể của bạn.

Leadtek valves Global Industry Experience

Sự hiện diện trên thị trường toàn cầu - 80+ quốc gia

Với các sản phẩm được bán trên khắp Châu Âu, Châu Mỹ, Châu Á{0}}Thái Bình Dương, Trung Đông và Nam Mỹ -, bao gồm các thị trường trọng điểm như Hoa Kỳ, Đức, Ý, Vương quốc Anh, Hàn Quốc và Nhật Bản, - LEADTEK duy trì mạng lưới khách hàng quốc tế đã được thiết lập và nhóm tiếp thị toàn cầu gồm 20-người để hỗ trợ các yêu cầu và nhu cầu sau bán hàng của bạn.

Sản xuất xanh

Hệ thống phát điện quang điện tại chỗ có công suất 2,4 MW-của chúng tôi giúp giảm cường độ carbon trên mỗi đơn vị sản xuất, hỗ trợ khách hàng đạt được mục tiêu mua sắm ESG và yêu cầu báo cáo tính bền vững.

Thông tin mua hàng B2B

MOQ:Có thể thương lượng - phù hợp cho cả đơn đặt hàng lô dự án và việc bổ sung phân phối liên tục.

Thời gian dẫn:Mẫu tiêu chuẩn thường là 2–4 tuần; đơn đặt hàng-số lượng lớn hoặc tùy chỉnh phải được xác nhận về lịch trình sản xuất.

Bao bì:Thùng carton xuất khẩu có túi PE bảo vệ bên trong; pallet hoặc vỏ gỗ có sẵn cho các lô hàng số lượng lớn.

OEM/Nhãn hiệu riêng:Xây dựng thương hiệu, khắc và đóng gói tùy chỉnh có sẵn cho các nhà phân phối và đối tác OEM.

Tùy chỉnh:Tiêu chuẩn ren, cấp vật liệu, hợp chất đế, loại tay cầm và cấp áp suất đều có thể được tùy chỉnh theo yêu cầu.

Chứng nhận theo yêu cầu:Báo cáo thử nghiệm (thủy tĩnh, rò rỉ chỗ ngồi, API 598), chứng chỉ vật liệu (3.1 Mill Certs) và tài liệu tuân thủ có sẵn.

Câu hỏi thường gặp

Hỏi: Sự khác biệt giữa van bi nam và van bi tiêu chuẩn là gì?

Đáp: Van bi nam nữ (còn gọi là van bi MF hoặc van bi nam x nữ) có các kết nối hai đầu không đối xứng - một đầu với ren ngoài (nam) và đầu còn lại với ren trong (nữ). Điều này khiến nó trở nên lý tưởng để kết nối với các đường ống có loại ren đối diện mà không cần các mối nối bổ sung, giảm độ phức tạp khi lắp đặt và các điểm rò rỉ tiềm ẩn. Van bi tiêu chuẩn thường có các kết nối giống nhau ở cả hai đầu.

Hỏi: 'Loại bướm' có nghĩa là gì trong van bi?

Trả lời: Trong ngữ cảnh của van bi ren 2PC này, 'loại bướm' (LTE) dùng để chỉ tay cầm kiểu phẳng, đòn bẩy - giống như cánh bướm - chứ không phải là thanh T-hoặc tay cầm thon dài. Thiết kế tay cầm nhỏ gọn này được ưa chuộng rộng rãi trong việc lắp đặt trong không gian- chật hẹp và là cấu hình phổ biến trên khắp các thị trường Châu Âu và Châu Á dành cho van bi có ren đực.

Hỏi: Áp suất làm việc tối đa của van bi nam x nữ này là bao nhiêu?

Trả lời: Van này có áp suất làm việc được định mức là 1.000 PSI (khoảng 68,9 bar / 6,89 MPa). Đối với các ứng dụng có áp suất-cao hơn, vui lòng liên hệ với LEADTEK để có các phiên bản được xếp hạng-cao hơn.

Hỏi: Tôi nên chọn chất liệu ghế nào?

Trả lời: Chọn PTFE cho dịch vụ nước, dầu hoặc khí tiêu chuẩn lên đến 120 độ. Chọn PTFE+20%CF (PTFE được gia cố bằng sợi cacbon-) để sử dụng ở nhiệt độ-cao hơn lên đến 200 độ hoặc khi cần tăng cường khả năng chống mài mòn trong các ứng dụng có chu trình mài mòn hoặc{6}}cao.

Hỏi: Van bi bướm từ nữ sang nam này có phù hợp với nước uống không?

Đ: Vâng. LEADTEK có chứng nhận KC và KCW xác nhận rằng van bi bằng thép không gỉ của chúng tôi đáp ứng các tiêu chuẩn an toàn vệ sinh-nước uống của Hàn Quốc. Sản phẩm cũng tuân thủ RoHS đối với các chất độc hại bị hạn chế. Đối với các yêu cầu pháp lý cụ thể tại thị trường của bạn, vui lòng yêu cầu tài liệu kiểm tra liên quan.
